Motorlu testerenin etkinliği ve güvenliği, kesme halkasını oluşturan belirli bileşenlere bağlıdır. Operatörler genellikle zincir anatomisinin yanlış anlaşılmasından dolayı düşük kesme performansı, hızlı ekipman aşınması veya tehlikeli geri tepme sorunlarıyla karşı karşıya kalır. Yanlış yedek zincirin seçilmesi veya belirli bir bileşendeki aşınmanın fark edilmemesi, ekipmanın aksama süresine ve güvenlik tehlikelerine yol açabilir. Operatörler, dört ana bileşeninin (kesici, tahrik baklası, bağlantı ve perçinler) yapısını bozarak bir motorlu testere zincirinin aşınma modellerini doğru bir şekilde teşhis edebilir, onarım ve değiştirme seçeneklerini değerlendirebilir ve uygulama için gereken kılavuzları ve tam zincir özelliklerini seçebilir. Bu bileşenleri anlamak, şantiyede büyük arızaları önleyebilir. Metalin ahşap ve kılavuz çubuklarla nasıl etkileşime girdiğini tam olarak anlamalısınız. Testerenizin en yüksek performansta çalışmasını sağlayabilmeniz için her parçanın mekanik işlevini ayrıntılı olarak ele alacağız.
Bileşenler birlikte çalışır: Kesiciler, tahrik bağlantıları, kayışlar ve perçinler hassas bir hizada çalışmalıdır; Bir bileşenin arızalanması tüm zincir halkasını ve kılavuz çubuğunu etkiler.
Uyumluluk tartışılamaz: Tahrik bağlantısı, motorlu testerenin zincir dişlisi ve kılavuz çubuk oyuklarıyla uyumlu olması için gereken hassas eğimi ve ölçüyü belirler.
Alet Tarafından Belirlenen Performans: Aletin profili (tam keski, yarı keski veya düşük profil), yönü ve derinlik mastarının yüksekliği kesme hızını, bitirme işlemini ve geri tepme riskini belirler.
Onarım Fizibilitesi: Hasar görmüş kesiciler veya bağlar özel zincir kırıcılar ve perçin döndürücüler kullanılarak değiştirilebilirken, sistemik perçin aşınması veya bağ esnemesi tüm zincirin değiştirilmesini gerektirir.
İçindekiler

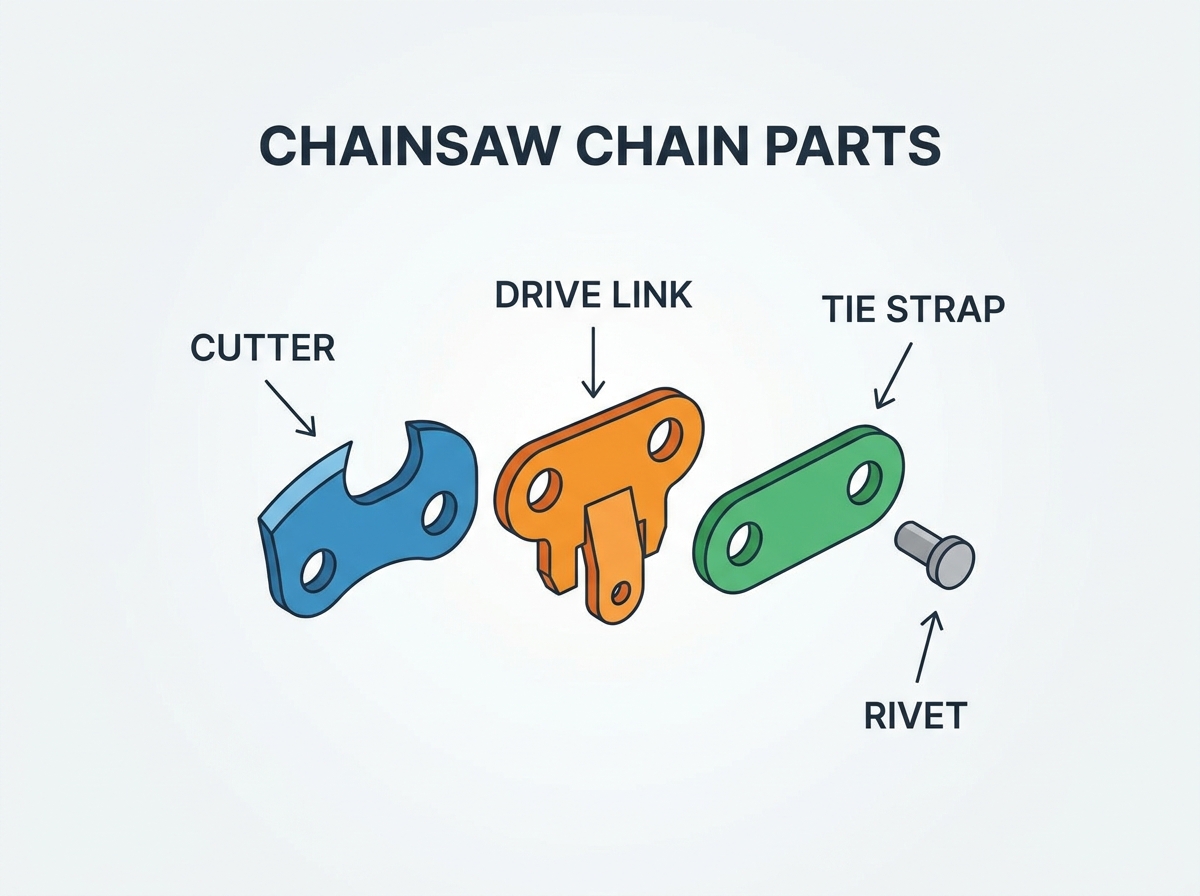

Bir zinciri satın almak veya onarmak üzere değerlendirmek için operatörün öncelikle her parçanın yapısal temel çizgisini ve mekanik işlevini anlaması gerekir. Zincirin nasıl yapıldığını bilmiyorsanız kesme problemini çözemezsiniz. Her halka, ahşap liflerini kesmek, döküntüleri gidermek ve raylar üzerinde sorunsuz bir şekilde ilerlemek üzere tasarlanmış belirli bir dizi metal parçadan oluşur.
Alet, zincirin çalışma ucu görevi görür. Ahşap liflerini kesmenin gerçek fiziksel işini gerçekleştirir. Standart aletlerde üst plakalar, yan plakalar ve kesme köşeleri bulunur. Yan paneller ahşabın çapraz damarını keser. Üst plaka daha sonra keski gibi davranarak kesilen tahta parçasını kesimden dışarı kaldırır. Kesme açısı bu iki plakanın kesişimidir. Kire veya kayalara çarptığınızda darbenin en ağır kısmını alır ve en hızlı şekilde körelir.
Derinlik mesnedi doğrudan kesici kenarın önünde bulunur. Birçok operatör buna tarama veya sürükleme adını verir. Aletin ısırma derinliğini kontrol eder. Derinlik mastarının üst kısmı ile üst plaka arasındaki yükseklik farkı, kesicinin keseceği talaşın kalınlığını belirler. Derinlik mesnedi çok yüksekse kesici ahşaba ulaşamayacaktır. Çok alçaksa, kesici çok fazla odun yakalayacak ve testerenin durmasına veya geri çekilmesine neden olacaktır.
Takım sırası talaş temizlemeyi ve motor yükünü etkiler. Standart sıra her bıçağın arasına bir bağ yerleştirir. Bu düzgün bir kesim sağlar ancak yüksek motor gücü gerektirir. Yarım atlama ve tam atlama dizileri bıçakları birbirinden daha da uzaklaştırır. Tam atlama zinciri bıçakların arasına iki bağ yerleştirir. Bu, herhangi bir zamanda ahşaba takılan diş sayısını azaltır. Uzun kılavuz çubuklarındaki talaşları daha hızlı temizler ve motor devrini yüksek tutar. Ayrıca sol ve sağ yönlü bıçaklar arasında geçiş yapmalısınız. Bu yön yanal kesme kuvvetlerini dengeler. Bir yöne bakan çok fazla kesici varsa testere o tarafa doğru çekerek yamuk bir kesime neden olur.
Tahrik bağlantısı doğrudan tahrik dişlisine geçer. Dönme kuvvetini motordan zincire aktarır. Tahrik bağlantısı olmasaydı zincir sadece çubuğa bağlanırdı. Tahrik bağlantısı, hareketli jant dişlisine kıyasla pozitif dişliyle farklı şekilde etkileşime girer. Düz dişli, sabit yıldız dişli bir zinciri tahrik eder. Tahrik bağlantısı bu dişlerin arasında bulunur. Yüzer jant dişlileri düzgün yivli silindirler kullanır. Tahrik baklası jantın içine oturarak zincirin rot oluğu ile mükemmel şekilde hizalanmasını sağlar. Jant dişlileri daha yumuşak güç aktarımı sağlar ve tahrik bağlantısındaki aşınmayı azaltır.
Tahrik baklası aynı zamanda zincirin kılavuz çubuk oluklarında düzgün bir şekilde hareket etmesini sağlar. Tahrik bağlantısının sap adı verilen alt kısmı oluğa oturur. Bir teknede dümen görevi görerek yüksek hızlarda seyrederken zinciri düz tutar. Sap oluk için çok inceyse zincir yan yana eğilecektir. Çok kalın olursa birbirine yapışacaktır.
Bu bağlantılar kritik yağlama işlevlerini yerine getirir. Tahrik bağlantı dili, çubuk yağını güç başlığındaki depodan çeker. Bu yağı kılavuz çubuk oluklarının alt kısmı boyunca taşırlar ve kılavuz çubuk rayları boyunca eşit şekilde dağıtırlar. Çoğu şanzıman bağlantısında fazla yağı tutmak için özel olarak tasarlanmış küçük delikler veya çukurlar bulunur. Bu dağılım olmasaydı zincir ile çubuk arasındaki sürtünme metali dakikalar içinde eritebilirdi.
Bir ip, kesiciyi tahrik bağlantısına bağlar. Sürekli ve esnek bir döngü oluştururlar. Bunları zincirin şasesi gibi düşünebilirsiniz. İpin düz alt tarafı doğrudan raya monte edilir. Bu yüzey dikey kesme basınçları için birincil yatak alanı görevi görür. Testereyi kütüğün içine doğru ittiğinizde, bağ aşağıya doğru kuvveti kılavuz çubuğun raylarına aktarır.
Standart bir dantel, iki delikli düz bir metal parçasıdır. Zinciri dengelemek için kesicinin karşısında bulunurlar. Önceden ayarlanmış bağcıklar bir tarafta fabrikada takılmış perçinlerle birlikte gelir. Zincir bağlantılarını güvenli bir şekilde birbirine bağlamak için ön ayarları kullanabilirsiniz. Uzunluğunu kısaltmak veya hasarlı bir baklayı onarmak için zinciri kırdığınızda, önceden ayarlanmış yeni bir bağla tekrar bir araya getirilmesi gerekir. Eski bağların yeniden kullanılması döngünün yapısal bütünlüğünü tehlikeye atabilir.
Perçinler güvenli, yüksek gerilimli pivot noktaları sağlar. Kesiciyi, tahrik bağlantısını tutar ve zincirin kafa ve dişli etrafında düzgün bir şekilde hareket etmesini sağlarken bir arada tutarlar. Motorlu testere zincirleri esasen ağır hizmet tipi bisiklet zincirleridir. Dakikada binlerce devirle dar bir yarıçap etrafında bükülmelidir.
Perçinler sıkı metalurjik özellikler gerektirir. Aşırı dönme hızlarına ve şiddetli yanal kuvvetlere kesme olmadan dayanacak şekilde indüksiyonla sertleştirilmiştir. Perçinin merkezi, tahrik bağlantısı için bir dayanma yüzeyi görevi görür. Perçinin ucu, bağı yerinde tutan bir flanş oluşturacak şekilde döner. Perçin kesilirse zincir koparak operatöre geri döner.
Bu bileşenlerin farklı varyasyonlarının belirli bir kesme uygulamasıyla nasıl birleştiğini değerlendirmek başarı kriterlerinizi belirler. Kirli odun kesmek için kullandığınız zinciri temiz odun kesmek için kullanamazsınız. Parçanın fiziksel şekli testerenin kesme sırasında nasıl performans göstereceğini belirler.
Tam keskilerin kare köşeleri vardır. Yan ve üst paneller 90 derecelik dar bir açıyla buluşuyor. Temiz ahşapta yüksek kesme hızları sağlarlar. Profesyonel oduncular, ağaç liflerini etkili bir şekilde kestiği için tam keskiyi tercih eder. Ancak bu nokta kir, kaya veya donmuş ağaç kabuğuyla temas ederse anında körelir.
Yarı keski frezeleme takımları yuvarlatılmış köşeler kullanır. Yan paneller ile üst panel arasındaki geçiş kavislidir. Tam keskilerden biraz daha yavaş keserler ancak kirli veya donmuş ahşapta kenarları daha uzun tutarlar. Yuvarlatılmış köşeler, darbeyi doğrudan absorbe etmek yerine aşındırıcı malzemeyi saptırır. Oduncular ve ağaç uzmanları ölü, kirli ağaçlar üzerinde çalışmak için yarı keski zincirlerine güveniyor.
Düşük profilli frezeleme takımları tüketici sınıfı testereler için uygundur. Daha kısa bir şasiye ve daha sığ bir kesme açısına sahiptirler. Daha güvenli çalışma için boşluk uyumluluğunu azaltırlar. Genellikle motorlu testerelerde, direk budama makinelerinde ve 50cc"nin altındaki gazlı testerelerde düşük profilli zincirler bulacaksınız.
Bıçak stili | Açısal şekil | En iyi uygulama | Kir dayanıklılığı |
|---|---|---|---|
tam keski | kare | Temiz ahşap, profesyonel kesim | çok düşük |
yarım keski | yuvarlak | Yakacak odun, kirli ağaç kabuğu, donmuş odun | yüksek |
düşük profil | yuvarlak/sığ | Tüketici testereleri, kesimler, kesimler | kolaylaştırmak |
Derinlik göstergesi yüksekliği doğrudan takım açısı ve fiziksel çıktı ile ilgilidir. Doğru kalibrasyon büyük, tek biçimli ağaç talaşları üretir. Kötü hizalama ince talaşların oluşmasına neden olabilir. Bıçağı keskinleştirdiğinizde üst plaka aşağıya doğru eğilir. Üst plaka geriye ve aşağıya doğru eğimli olduğundan eğeleme sırasında alet kısalır. Doğru yükseklik farkını korumak için derinlik göstergesini indirmelisiniz.
Çok düşük bir eğe derinliği göstergesi keskin bir kapanışa neden olabilir. Kesici, motorun çekebileceğinden daha fazla odun yakalar. Bu, geri tepme riskini artırarak şiddetli titreşime ve motorun durmasına neden olur. Ayrıca perçinler üzerinde muazzam bir baskı oluşturarak zincirin vaktinden önce kırılmasına neden olur. Çok yüksek eğeleme, yavaş kesmeye ve aşırı sürtünmeye neden olur. Kesici ahşaba ulaşamadığı için zincir kütüğe sürtünerek ısı ve talaş oluşturur.
Zincir uyumluluğunu değerlendirmek için tahrik zinciri ölçümlerini kullanmalısınız. Rakamları tahmin edemezsiniz. Adım, ardışık üç perçin arasındaki mesafenin ikiye bölünmesiyle elde edilir. Hatve testerenin boyutunu ve güç gereksinimlerini belirler. Daha büyük adım, daha büyük, daha ağır zincir bileşenleri anlamına gelir. 60cc"lik bir testere 3/8" adımlı bir zinciri çekebilir, ancak 30cc"lik bir testere aynı zinciri çekmekte zorluk çeker.
Gösterge, tahrik bağlantı parçasının tam kalınlığıdır. Göstergeyi kılavuz çubuk oluğuyla mükemmel şekilde eşleştirmeniz gerekir. Bu, zincirin eğilmesini veya yapışmasını önler. 0,058 inçlik bir çubuk oluğuna 0,050 inçlik bir zincir koyarsanız, kesme işlemi sırasında zincir yana doğru eğilecektir. Bu, testerenin eğriler boyunca kesmesine ve rayların hızla aşınmasına neden olur. 0,058"lik bir zinciri 0,050"lik bir oluğa zorlamaya çalışırsanız, zincir sıkışacak ve kırılacaktır.
Ölçüm türü | Ortak boyutlar | Uygulama etkisi |
|---|---|---|
asfalt | 1/4", 3/8" LP, .325", 3/8", .404" | Dişli uyumluluğunu ve testere güç değerini belirleyin. |
Ölçüm | .043", .050", .058", .063" | Eğilmeyi önlemek için kılavuz çubuk oluk genişliğini eşleştirin. |
Bileşen düzeyindeki bozulmanın erken belirlenmesi, ciddi arızaları, kılavuz çubuk hasarını veya operatörün yaralanmasını önleyebilir. Zincirler sonsuza kadar dayanmaz. Metal sürtünme ve darbeden dolayı aşınır. Sorunları kılavuz çubuğa zarar vermeden veya zinciri kırmadan önce yakalamak için döngüyü düzenli olarak kontrol etmelisiniz.
Üst ve yan panelleri kaya çarpması veya hasarlı kablo belirtileri açısından kontrol edin. Çatlak krom kaplama ciddi bir darbeye işaret eder. Krom pul pul döküldüğünde alttaki çelik kenarını tutamaz. Kesme performansını yeniden sağlamak için bıçağı hasarlı bölgeye geri törpülemelisiniz. Bazen kaya darbeleri kesme açısını tamamen bozabilir.
Düzensiz bıçak bileme işlemi, eşit olmayan ısırma derinliğine neden olabilir. Sol taraftaki kesiciyi sağ taraftaki kesiciye göre daha fazla eğelerseniz, zincirin sol tarafı daha az ısırır. Bu, kesme yolunun eğrilmesine neden olur. Testere sağa çekecektir. Bu eşit olmayan basınç aynı zamanda rayların daha hızlı aşınmasına da neden olabilir çünkü bağlantı rayların bir tarafında ağır bir şekilde aşınır.
Bilyalı dövme, aşınmış şanzıman bağlantısı sapını ifade eder. Sapın alt kısmı dövülmüş ve mantar şeklindedir. Aşınmış bir tahrik dişlisi, zayıf zincir gerginliği veya aşınmış bir çubuk kanalında dibe çökme, bunların tümü dövmeye neden olabilir. Zincir çok gevşek çalıştığında, tahrik baklası düzgün bir şekilde kavramak yerine dişli dişlerine çarpabilir. Bu darbe metale çarpar.
Aşınmış dişliler yeni tahrik bağlantılarına hızla zarar verebilir. Düz dişlilerde veya jant dişlilerinde kesilen oyuklar, sapa anında zarar verecektir. Çok aşınmış bir zincir dişlisine yepyeni bir zincir takarsanız dişli, tahrik bağlantılarını birkaç saat içinde aşındırır. Hasarlı bir tahrik bağlantısı çubuk yağını dağıtamaz. Hasar görmüş bir sap, yağı verimli bir şekilde aktaramaz. Bu arıza hızlı aşırı ısınmaya neden olarak çubukların sürtünmeden dolayı maviye dönmesine neden olabilir.
"Zincir germe" kavramı büyük ölçüde bir efsanedir. Zincirler, perçinlerdeki ve bağların içindeki yük taşıyan yüzeylerdeki fiziksel aşınma ve yıpranma nedeniyle esneyebilir. Metalin kendisi lastik bant gibi gerilmez. Zincir çalışırken sürtünme perçin milindeki çeliği ve tahrik bağlantısındaki delikleri aşındırır. Bu mikroskobik aşınmayı 70 veya 80 tahrik bağlantısıyla çarparsanız, tüm döngü önemli ölçüde daha uzun olur.
Zincirde aşırı yanal oynama olup olmadığını kontrol edin. Zinciri yatay olarak uzatın ve yana ne kadar sarktığını görün. Bir yandan diğer yana bükülme perçinlerde ciddi aşınma olduğunu gösterir. Zincir yana doğru bükülme eğilimi gösterirse perçinler aşınır ve zincirin kullanımı güvensiz hale gelir. Kılavuz rayları ipin eğilmesine olanak sağlayacak şekilde açılır. Çubuk yuvası çok geniş olduğunda bağcıklar dikey desteği kaybeder. Bu frenulumun alt kısmında eşit olmayan aşınmaya neden olur ve kesimin bükülmesine neden olur.
Yeni yedek parça satın almaya kıyasla zincir döngülerini onarmanın maliyetini, güvenliğini ve operasyonel verimliliğini değerlendirin. Bazen bozuk bir döngüyü onarmak mantıklı olabilir. Diğer zamanlarda, yıpranmış metali kurtarmaya çalışırken sadece zaman harcıyorsunuz ve yaralanma riskiyle karşı karşıya kalıyorsunuz.
Yerel kırılmaları onarmak için özel aletler kullanabilirsiniz. Zincirin geri kalanının yeterli ömrü kalmışsa, kayadan zarar görmüş tek bir kesicinin veya kopmuş bir bağın değiştirilmesi mümkündür. Herhangi bir onarım sırasında doğru alet sırasını koruyun. Sol ve sağ yönleri mükemmel şekilde eşleştirmeniz gerekir. Sol frezeyi sağ frezeyle değiştirirseniz, arka arkaya iki sağ freze bıçağına sahip olursunuz ve bu da testerenin eğri kesmesine neden olur.
Bunu doğru bir şekilde yapabilmek için tezgaha monte edilmiş bir zincir kırıcıya ve perçin döndürücüye ihtiyacınız olacaktır. Eski perçinleri delerek çıkarırsınız, yeni bileşenleri önceden ayarlanmış bağlarla yerleştirir ve yeni perçinleri döndürürsünüz. Üstün teknoloji, yeni perçinlerin yapıştırmaya gerek kalmadan profesyonel kubbe şeklinde bir yüzey elde etmesini sağlar. Perçinleri çok sıkı sıkarsanız bağlantı noktası sertleşecek ve zincir başın etrafında bükülmeyecektir. Çok gevşek çevirirseniz zincir yük altında kopacaktır.
Hasarlı parçaları belirleyin ve bitişik bağları işaretleyin.
Eski perçini dışarı itmek için zincir kırıcının üzerindeki zımbayı ve örsü kullanın.
Hasarlı parçayı çıkarın ve yedek parçayı takın.
Yeni ön ayarlı bağcıkları takın ve standart bağcıkları diğer tarafa takın.
Perçin kafalarını pürüzsüz kubbeler halinde yuvarlamak için bir perçin döndürücü kullanın.
Eklemin esnekliğini kontrol edin; yanal eğim olmaksızın serbestçe hareket etmelidir.
Yüksek hacimli kullanıcılar genellikle 100 metrelik zincir makaraları satın alır. Ağaç uzmanları, ağaç kesiciler ve ormancılık profesyonellerinin hepsi kendi döngülerini döndürür. Bu yöntem, önceden kesilmiş halkaların satın alınmasıyla karşılaştırıldığında büyük bir yatırım getirisi sağlar. 20 inçlik bir şerit için, 100 metrelik bir makara yaklaşık 25 dönüş üretecektir. Her hafta bir zincirden geçerseniz, döngüyü kendiniz döndürerek çok para tasarrufu sağlayabilirsiniz. Bununla birlikte, kırıcı ve döndürücü aletlerin maliyetini ve döngüyü monte etmek için gereken süreyi de göz önünde bulundurmalısınız.
Fabrika OEM zincirlerini satış sonrası alternatiflerle karşılaştırın. Bıçağın çelik kalitesini ve krom kaplama kalınlığını değerlendirin. Ucuz satış sonrası zincirler genellikle çabuk matlaşan ve esneyen daha yumuşak çelik kullanır. Fabrika perçin yağlaması da markalar arasında farklılık gösterir. Kaliteli zincirlerde, ilk aşınmayı azaltmak için montaj sırasında perçin bağlantılarına bol miktarda gres enjekte edilir. Yüksek kaliteli zincir testere zinciri değiştirmeleri uzun ömür ve güvenlik sağlar. Birkaç kuruş tasarruf etmek için zincir kalitesinden ödün vermeyin, çünkü kırık bir zincir ciddi yaralanmalara neden olabilir.
Her bir motorlu testere zinciri bileşeninin yapısını ve işlevini anlamak, kesme verimliliğini artırmaya, hizmet ömrünü uzatmaya ve güvenlik risklerini azaltmaya yardımcı olabilir. Düzenli denetimler, uygun bakım ve uyumlu zincir özelliklerinin seçilmesi, zincirli testerenizin en iyi performansı göstermesini sağlamak için çok önemlidir.
Zhejiang Sanlian Huihuang, testere zincirleri, kılavuz çubuklar, biçerdöver ürünleri ve ilgili ormancılık aksesuarlarının üretiminde uzmanlaşmış profesyonel bir zincir testere zinciri ve kılavuz çubuk üreticisidir. Otomatik üretim yetenekleri, sıkı kalite kontrolü ve zengin OEM deneyimi ile şirket, küresel ormancılık, peyzaj ve dış mekan güç ekipmanı pazarlarına güvenilir kesme çözümleri sunmaktadır.
Testereyi çalıştırmadan önce, mevcut zincirinizde eşit olmayan kesici aşınma veya tahrik bağlantılarında kumlama olup olmadığını kontrol edin.
Kesin değiştirme uyumluluğunu sağlamak için kılavuz çubuğun üzerinde yazılı olan eğimi ve ölçüyü bulun.
Bir sonraki kesimi yapmadan önce, özel bir mastar aleti ve eğe kullanarak derinlik mastarının yüksekliğini doğrulayın.
Kırılmayı önlemek için aşırı yanal bükülme veya gözle görülür perçin aşınması gösteren bağlantıları atın.
Cevap: Tahrik baklası zincirin alt kısmıdır. Doğrudan kılavuz çubuk oluğuna oturur. Motor gücünü kesme halkasına aktarmak için zincir testere dişlisini devreye sokar. Tahrik bağlantısı ayrıca aşırı ısınmayı önlemek için çubuk yağını raylar boyunca çeker ve dağıtır.
C: Aşınmış perçinler zincirde aşırı yanal esnekliğe neden olabilir. Doğru zincir gerginliğini koruyamadığınızı fark edeceksiniz. Zincir baklaları önemli ölçüde uzar ve bu durum genellikle "zincir esnemesi" olarak anılır, bu aslında perçin malzemesinin fiziksel aşınması ve yıpranmasıdır.
C: Standart kablo bağları, iki boş deliği olan düz metal konektörlerdir. Önceden ayarlanmış bağcıkların bir tarafında kalıcı olarak takılmış perçinler bulunur. Montaj veya onarım sırasında zincir baklalarının uçlarını birleştirmek için ön ayarı kullanabilirsiniz.
Cevap: Derinlik mastarı ile aletin üst plakası arasındaki yükseklik farkı, ısırma derinliğini belirler. Testerenin kestiği talaşların kalınlığını belirler. Gösterge çok düşükse testere sert bir şekilde ısırır ve geri tepme riskiyle karşı karşıya kalır.
C: Evet, takımları tek tek değiştirebilirsiniz. Tezgah üstü zincir kırıcıya ve perçin döndürücüye ihtiyacınız olacak. Bu onarım yalnızca zincirin geri kalanının ciddi şekilde aşınmaması veya gerilmemesi durumunda güvenli ve etkilidir.
Cevap: İplik adımı, ardışık üç perçin arasındaki mesafenin ikiye bölünmesiyle elde edilir. Gösterge, tahrik bağlantı parçasının tam kalınlığıdır. Gösterge, kılavuz çubuk oluğuna mükemmel şekilde oturduğundan emin olmak için genellikle hassas kumpaslar kullanılarak ölçülür.
